簡介

Infineon BLDCSHIELIFX007T (BL)DC電機控制擴展板是一款大電流電機控制板，與Arduino和Infineon XMC4700啟動套件兼容。該擴展板配有三個智能IFX007T半橋。(BL)DC電機控制擴展板能夠驅動兩個單向 (BL)DC電機（半橋配置）或一個雙向直流電機（H橋配置）。所使用的集成式IFX007T NovalithIC?半橋通過IN引腳由PWM控制。集成驅動器IC具有邏輯電平輸入、電流檢測診斷、轉換率調整和死區生成等功能，因此可輕松連接微控制器。另外，三個IFX007T半橋還具有全面的過熱、欠壓、過流和短路保護功能。

特性

兼容Arduino Uno R3

支持高頻PWM (30kHz)

可通過改變外部電阻調整壓擺率，從而優化EMI

帶邏輯電平輸入的驅動電路

電流感應診斷功能

應用

有刷和無刷直流電機控制，高達300W連續負載

8V至40V標稱輸入電壓（針對24V優化）

得益于PCB，平均電機電流限制在30A以下（IFX007T電流限制（最小55A的電流下））

工業應用

電動工具

醫療保健（例如病床）

機器人

泵

按摩椅

風扇

遙控直升機

CAV

真空吸塵器

家居與園藝

3D打印機

工業自動化

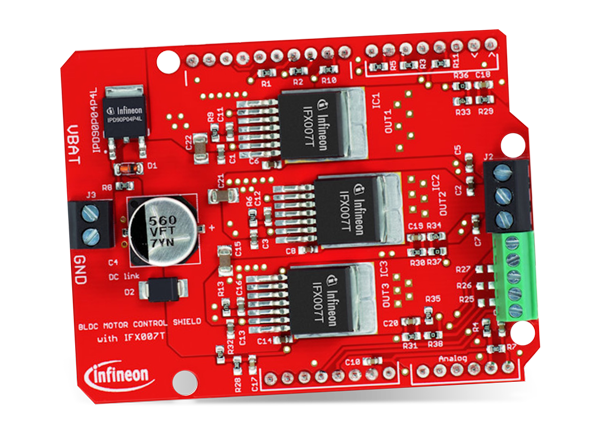

板布局
