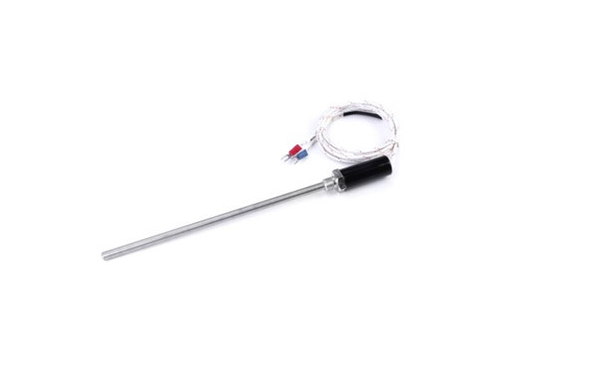

熱電偶溫度傳感器是工業中使用最為普遍的接觸式測溫裝置。熱電偶溫度傳感器具有性能穩定、測溫范圍大、信號可以遠距離傳輸?shù)忍攸c，并且結構簡單、使用方便。熱電偶是一種感溫元件，是一種儀表。它直接測量溫度，并把溫度信號轉換成熱電動勢信號, 通過電氣儀表（二次儀表）轉換成被測介質的溫度。本文收集整理了一些資料，期望能對各位讀者有比較大的參閱價值。

一、熱電偶溫度傳感器的性能參數

1、精度按IEC 60584為1級或2級，按ASTM E230為特殊公差或標準公差

2、絕緣電阻室溫下，在500 VDC測量時，最低1000 MΩ的絕緣電阻

3、引線24 AWG電線，F(xiàn)EP絕緣。 色碼按IEC 60584或ASTM E-230規定采用

4、溫度范圍

J型：-40至760°C（-40至1400°F）

K型：-40至1200°C（-40至2192°F）

N型：-196至370°C（-321至698°F）

二、熱電偶溫度傳感器的優缺點分析

使用熱電偶的優點：

1、溫度范圍廣：從低溫到噴氣引擎廢氣，熱電偶適用于大多數實際的溫度范圍。熱電偶測量溫度范圍在–200°C至2500°C之間,具體取決于所使用的金屬線。

2、堅固耐用：熱電偶溫度傳感器屬于耐用器件，抗沖擊振動性好，適合于危險惡劣的環境。

3、響應快：因為它們體積小，熱容量低，熱電偶對溫度變化響應快，尤其在感應接合點裸露時。它們可在數百毫秒內對溫度變化作出響應。4、無自發熱：由于熱電偶不需要激勵電源，因此不易自發熱，其本身是安全的。

使用熱電偶溫度傳感器的缺點：

1、信號調理復雜：將熱電偶電壓轉換成可用的溫度讀數必需進行大量的信號調理。一直以來，信號調理耗費大量設計時間，處理不當就會引入誤差，導致精度降低。

2、精度低：除了由于金屬特性導致的熱電偶內部固有不準確性外，熱電偶測量精度只能達到參考接合點溫度的測量精度，一般在1°C至2°C內。

3、易受腐蝕：因為熱電偶由兩種不同的金屬所組成，在一些工況下，隨時間而腐蝕可能會降低精度。因此，它們可能需要保護；且保養維護必不可少。

4、抗噪性差：當測量毫伏級信號變化時，雜散電場和磁場產生的噪聲可能會引起問題。

因此選擇熱電偶時需考慮下列因素：

1、被測溫度范圍；

2、所需響應時間；

3、連接點類型；

4、熱電偶或護套材料的抗化學腐蝕能力；

5、抗磨損或抗振動能力；

6、安裝及限制要求等。

相信通過閱讀上面的內容，大家對熱電偶溫度傳感器有了初步的了解，同時也希望大家在學習過程中，做好總結，這樣才能不斷提升自己的專業水平。
