時間繼電器是一種利用電磁原理或機械原理實現延時控制的控制電器。隨著電子技術的發展，電子式時間繼電器在時間繼電器中已成為主流產品，采用大規模集成電路技術的電子智能式數字顯示時間繼電器，具有多種工作模式，不但可以實現長延時時間，而且延時精度高，體積小，調節方便，使用壽命長，使得控制系統更加簡單可靠。一起來看看時間繼電器的常見規格型號及注意事項說明。

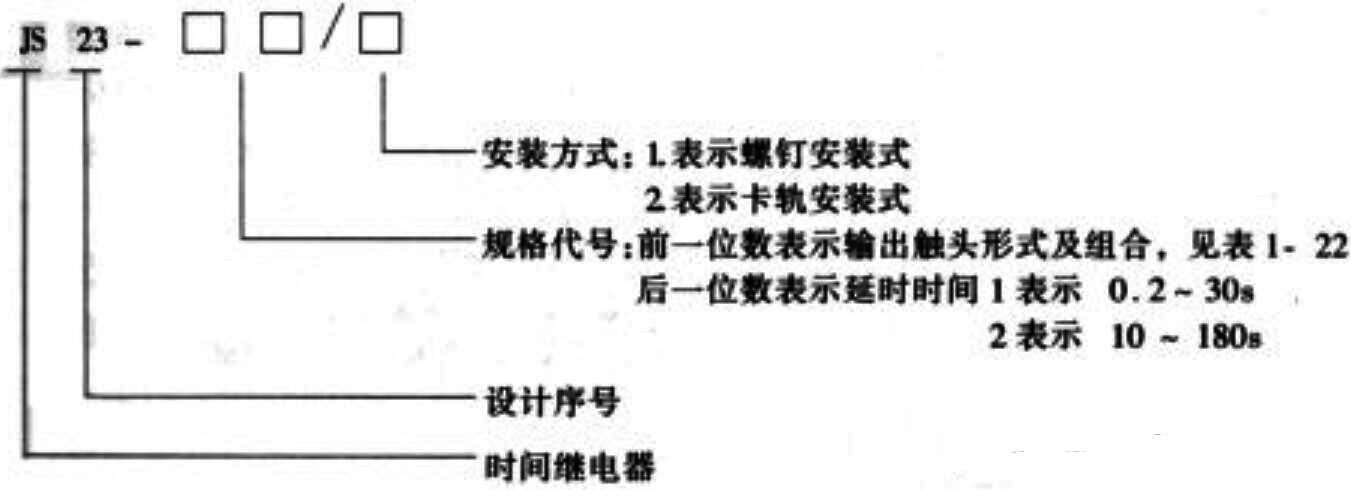

1，JS23時間繼電器系列型號含義

2，JS11系列以及電動機式時間進行繼電器型號不同含義

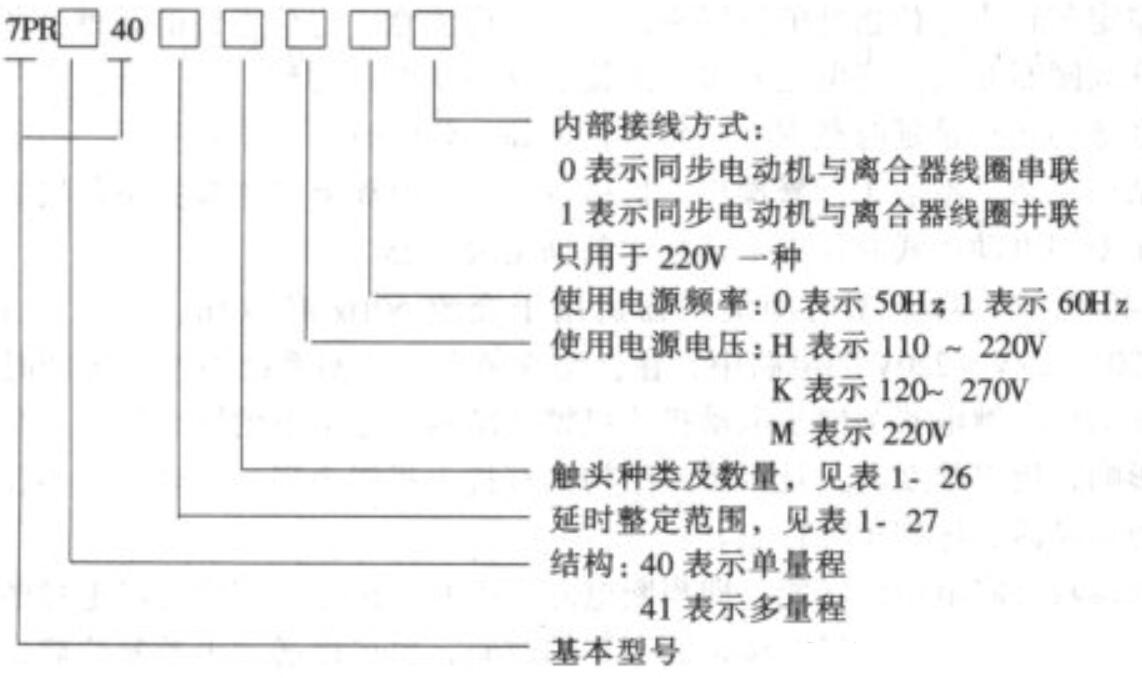

3，7PR4040,7PR4140時間繼電器

7PR4040、7PR4140型時間進行繼電器可以適用于學生交流50Hz或60Hz，電壓為110- 120V、120-127V、220V的電路中，在自動或半自動以及控制管理系統中按預定的時間使被控元件技術動作。繼電器為同步實現電動機式機械式組織結構，電動機的同步電機轉速只受電源工作頻率的影響，所以要求精度高，且機械式教學結構發展具有一定抗干擾能力能力強、延時數據誤差小、安裝操作方便、使用情況靈活、體積小等特點。

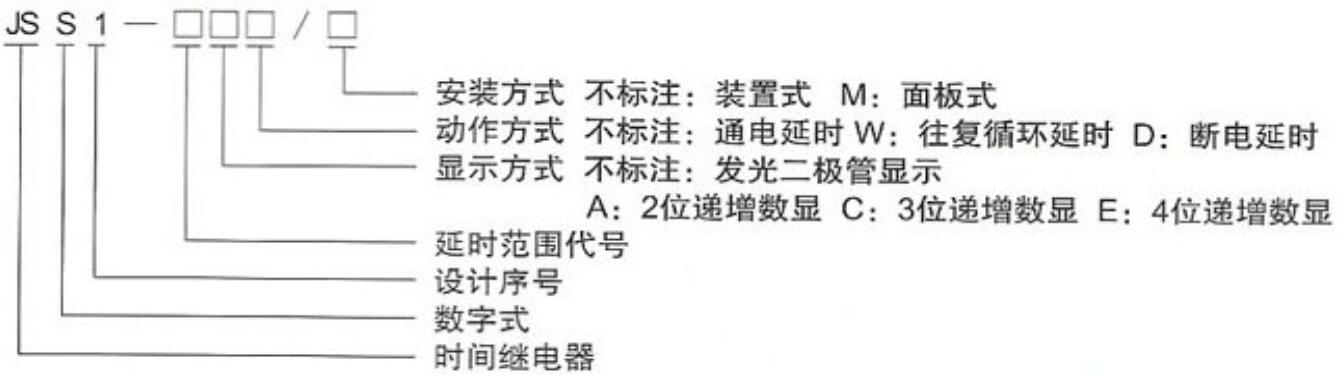

4， JSS1電子時間繼電器模型及其意義

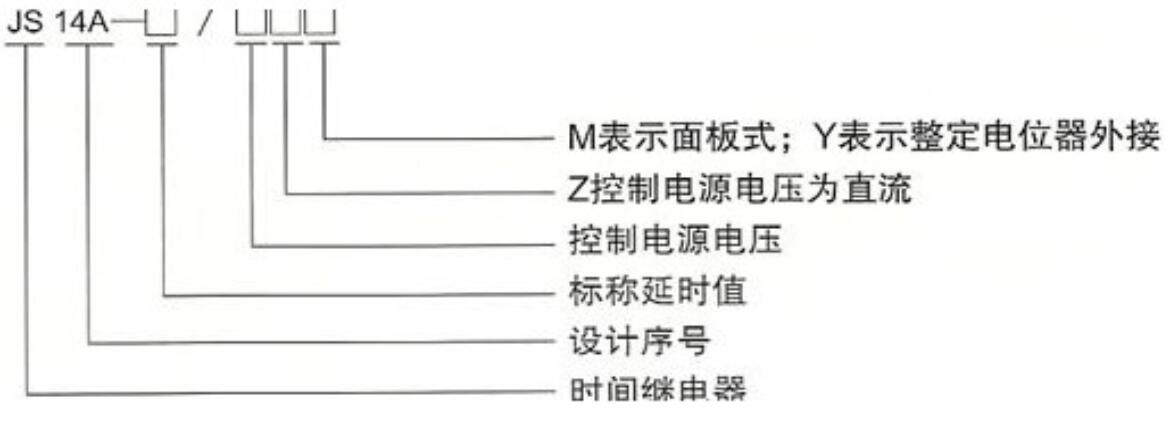

5， js14a 系列晶體管時間繼電器模型及其意義

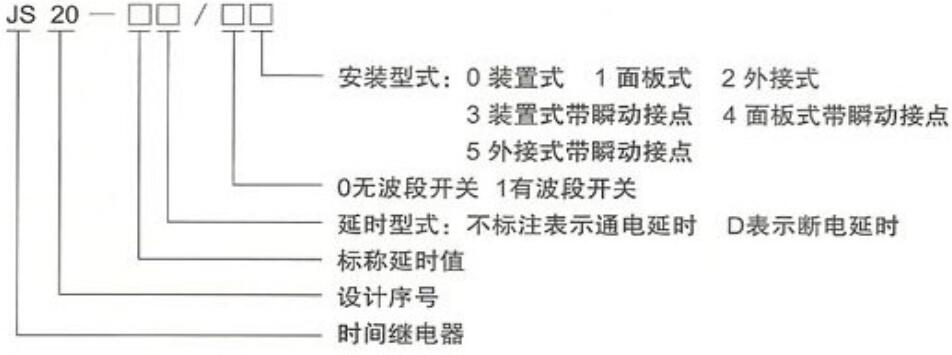

6，JS20時間繼電器型號及其含義晶體管

JS20系列晶體管工作時間進行繼電器可以適用于學生交流50赫茲、電壓380V及以下或直流110V及以下的控制系統電路，作為一個時間成本控制作用元件，按預定的時間以及延時，或周期性地接通或分斷電路。

使用時間繼電器的注意事項

1、時間繼電器的觸點容量是有限的，很小不能帶大負載。

2、斷電延時型繼電器，在斷開電源后，利用內部存儲的電能來完成電路運行的，電量是有限的，一般最大定時是30分鐘，有特殊要求的可以和廠家訂制。

3、時間繼電器在工作中修改設定值，繼電器只會依據修改前的設定值運行，除非斷一次電才會改變。

4、時間繼電器的復位端子間只能接無源開關，也就是只能接一個開關點如圖中所示，千萬不能接入電源，這一點一定切記，不然會損壞繼電器的。切記，切記。

5、使用中斷開電源在接通的間隔時間，要大于1秒以上，如果小于一秒可能會因內部電容器件儲存電能而不能準確執行操作。

6、重復強調一下，用的時候一定要識別工作電壓，不要弄錯電壓等級而燒壞了繼電器。

選用時間繼電器時應注意，其線圈（或電源）的電流種類和電壓等級，按控制要求選擇延時方式、觸點形式、延時精度以及安裝方式。能夠靈活應用時間繼電器，是一個電氣專業人員必備的一個技能，要信手拈來隨心所欲的應用，那還是要深入的學習工作原理，及在電路中應用的形式。
