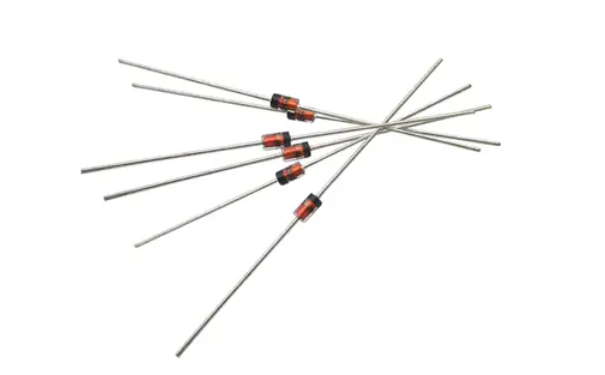

穩壓二極管可用作穩壓器,以從電壓可能在特定范圍內變化的電源提供恒定電壓。由于穩壓二極管具有穩壓作用，因此在很多電路當中均有應用，如穩壓電源、限幅電路、過壓保護電路、補償電路等等。以下是小編整理的穩壓二極管型號及主要參數相關內容，希望能給您帶來參考與幫助。

穩壓二極管參數有：穩定電壓；Iz： 額定電流；Rz： 動態電阻；Pz：額定功耗；α：溫度系數；IR：反向漏電流。

1.Uz：穩定電壓

指穩壓管通過額定電流時兩端產生的穩定電壓值。該值隨工作電流和溫度的不同而略有改變。由于制造工藝的差別，同一型號穩壓管的穩壓值也不完全一致。例如，2CW51型穩壓管的Vzmin為3.0V, Vzmax則為3.6V。

2.Iz：額定電流

指穩壓管產生穩定電壓時通過該管的電流值。低于此值時，穩壓管雖然也能穩壓，但穩壓效果會變差;高于此值時，只要不超過額定功率損耗，也是允許的，而且穩壓性能會好一些，但要多消耗電能。

3.Rz：動態電阻

指穩壓管兩端電壓變化與電流變化的比值。該比值隨工作電流的不同而改變，一般是工作電流愈大，動態電阻則愈小。例如，2CW7C穩壓管的工作電流為5mA時，Rz為18Ω;工作電流為10mA時，Rz為8Ω;為20mA時，Rz為2Ω ; > 20mA則基本維持此數值。

4.Pz：額定功耗

由芯片允許溫升決定，其數值為穩定電壓Vz和允許最大電流Izm的乘積。例如2CW51穩壓管的Vz為3V，Izm為20mA，則該管的Pz為60mw。

5. α：溫度系數

如果穩壓管的溫度變化，它的穩定電壓也會發生微小變化，溫度變化1℃所引起管子兩端電壓的相對變化量即是溫度系數（單位：%/℃）。一般說來穩壓值低于6V屬于齊納擊穿，溫度系數是負的；高于6V的屬雪崩擊穿，溫度系數是正的。溫度升高時，耗盡層減小，耗盡層中，原子的價電子上升到較高的能量，較小的電場強度就可以把價電子從原子中激發出來產生齊納擊穿，因此它的溫度系數是負的。雪崩擊穿發生在耗盡層較寬電場強度較低時，溫度增加使晶格原子振動幅度加大，阻礙了載流子的運動。這種情況下，只有增加反向電壓，才能發生雪崩擊穿，因此雪崩擊穿的電壓溫度系數是正的。這就是為什么穩壓值為15V的穩壓管其穩壓值隨溫度逐漸增大的，而穩壓值為5V的穩壓管其穩壓值隨溫度逐漸減小的原因。例如2CW58穩壓管的溫度系數是+0.07%/°C，即溫度每升高1°C，其穩壓值將升高0.07%。

對電源要求比較高的場合，可以用兩個溫度系數相反的穩壓管串聯起來作為補償。由于相互補償，溫度系數大大減小，可使溫度系數達到0.0005%/℃。

6.IR：反向漏電流

指穩壓二極管在規定的反向電壓下產生的漏電流。例如2CW58穩壓管的VR=1V時，IR=O.1uA;在VR=6V時，IR=10uA。

穩壓二極管看型號：

1、2CWX.X 或 2CWXX 型（符號“X”表示穩壓值中的阿拉伯碼）穩壓管中，2CW 后面的數字值就表示穩壓值，單位為伏特(V)。例如：2CW0.7，表示穩壓值為 0.7V；2CW2.7，表示穩壓值為 2.7V；2CWl5，表示穩壓值為 15V 等等。

2、MAXXXX 型穩壓管中，四位阿拉伯?dāng)?shù)字的后三位表示穩壓值為 XX．XV。例如：MAl043 的穩壓值為 4.3V；MAl360 的穩壓值為 36V；MA2130 的穩壓值為 13V；MA4150 的穩壓值為 15V 等等。

3、BZX55C 型穩壓管中，55C 后面的字母和數字表示穩壓值。例如：BZX55C6V8 的穩壓值為 6.8V；BZX55C27 的穩壓值為 27V；BZX55C110 的穩壓值為 110V 等等。BZX79A、BZX79C、BZX85C 型管的穩壓值標注規律與 BZX55C 系列相同。

4、3Al，3A2，3A3，3Cl，3C2，3C3 等型穩壓管的穩壓值為 3V，字母 A 或 C 后面的阿拉伯?dāng)?shù)字表示穩壓值誤差。

讀完上文之后，您對于“穩壓二極管看型號及主要參數”應該非常清楚了，更多穩壓二極管相關的專業知識，小goo會繼續編輯整理發布在行業資訊欄目與您分享。
