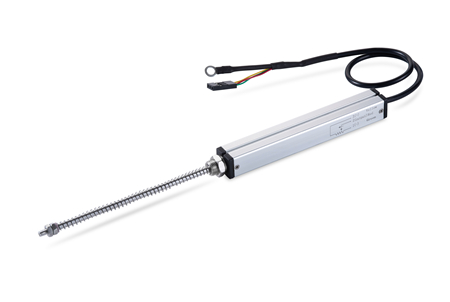

位移傳感器又稱線性傳感器,是屬于金屬感應的線性器件，其作用是將各種被測物理量轉化為電能。為幫助大家深入了解，本文將對位移傳感器安裝要點及使用注意事項的相關知識予以匯總。如果您對本文即將要涉及的內容感興趣的話，那就繼續往下閱讀吧。

位移傳感器安裝要點

1.位移傳感器在安裝前，用戶不要擅自拆卸、改裝(包括撕去商標、在軸與殼體上進行加工、松動螵釘、轉動固緊環位置等)。位移傳感器在安裝過程中，應輕拿輕放，以免碰壞引出端

2.傳感器在通電時，注意不能用萬用表的電阻擋、電流檔去測量電位器電壓;

3.如果電子尺已經使用很長時間了，而且密封已經老化，同時夾雜著很多雜質，而且水混合物和油會嚴重影響電刷的接觸電阻的，這樣會使顯示的數字不停地跳動。這個時候可以說直線位移傳感器的電子尺已經損壞了，需要更換。

4.位移傳感器的隨動軸與其它機件聯接時，應注意軸心線要保持在一直線上(包括工作狀態)，如軸心線有偏差存在，建議使用萬向接頭或波紋管等轉接件，以免電位器出軸彎曲變形，損壞其他器件，從而影響正常使用;

5.位移傳感器在接入線路時，應嚴格按照傳感器上的示意圖。特別注意“2”端嚴禁接入輸入電壓，否則燒壞傳感器基體和引線;

6.如果直線位移傳感器的電子尺在工作的過程當中，在某一點的顯示數據有規律地跳動，或者是沒有顯示數據的時候，出現這種情況就需要檢查連接線絕緣是不是出現破損的現象，并且跟機器的外殼很有規律地接觸而導致的對地短路。

7.供電的電壓一定要穩定，工業的電壓需要符合±0.1[%]的穩定性，例如，基準電壓是10V的話，就可以允許有±0.01V的波動變化，如果不是的話，就會引起顯示的圈套波動這樣的情況。但是如果這個時候的顯示波動的幅度沒有超過波動電壓的波動的幅度的話，那么電子尺就是正常的了。

8.安裝直線位移傳感器對中性需要很好，但是平行度可以允許有±0.5mm的誤差，角度可以允許有±12°的誤差。但是如果平行度誤差和角度誤差都是偏大的話，這樣會出現顯示數字跳動的情況。那么出現這樣的情況的時候，必須要對平行度和角度進行調整了。

9.在連接的過程當中，一定要多加注意，電子尺的三條線是不可以接錯的，電源線和輸出線是不可以調換的。如果上面的線接錯的話，就會出現線性誤差很大的情況，要控制的話是很難的，控制的精度也會變得很差，而顯示很容易出現跳動的現象等等。

位移傳感器使用注意事項

1、位移傳感器種類繁多，不同原理設計的傳感器產品測量精度、使用壽命、響應頻率及適用場合會略有不同。應根據現場安裝與測量要求選用適宜的位移傳感器產品。

2、位移傳感器測量量程均有一定的范圍，超行程使用會造成傳感器無法輸出真實的數據，嚴重時有可能會損毀傳感器。采購或者定制位移傳感器產品時，應選擇合適的量程，部分產品可留有一定的余量，方便傳感器安裝與使用。

3、位移傳感器安裝使用中應盡量避免陽光直曬處、高低溫區、振動或者沖擊嚴重平臺或者有腐蝕性介質存在的場合，防止對傳感器檢測轉換數據或者產品使用壽命造成影響。

4、位移傳感器信號傳輸線纜不能與設備電力線、動力線共用配線管或者配線槽，線纜應使用抗干擾性能比較突出的屏蔽線。傳感器安裝使用場合應避開射頻信號源、大功率電氣或者其他有噪聲干擾的設備，防止對傳感器輸出信號造成影響。

5、通常情況下，位移傳感器的傳輸線纜不能太長，特別是模擬電壓信號輸出遠距離傳輸會造成信號衰減，嚴重影響信號傳輸質量。傳感器數據遠距離傳輸應優先選擇模擬電流信號或者數字信號。

6、部分類型位移傳感器在通電后，需要等待一定的時間才能正常采集。

總結，位移傳感器品質的好壞立即影響了工業設備測量精度與操縱實際效果的優劣，應小心拿放，以防撞壞引出來端。
