【導讀】第二次工業革命，將人們從農業時代推送到了電氣時代，在人們不斷發明創造的今天，已經實現了很多產品的自動化，這些都是離不開電機的。電機其實也是分好多種。比如，直流電機、交流電機、有刷電機、無刷電機和步進電機等等，這些電機在我們的生活中隨處可見。

那么電機是怎么運行的呢？其實電機大部分是需要采用驅動電路才能實現人們想要的工作狀態。這些驅動電路一般會分為兩種，一種是利用分立器件搭建而實現的，又被稱為分立電路驅動，這種方案成本低廉，但是會占用較大電路板面積，并且驅動效率低。另一種是采用集成電路方式實現電機的驅動，這種芯片的優勢是板載面積較小，效率高，深受電子工程師們的喜愛。

東芝半導體本著為客戶降成本，對產品精益求精的態度，對步進電機驅動IC進行了電路結構的整合升級，研發出了無需電流采樣電阻，無外置電荷泵電容的DMOSFET步進驅動IC——TB67S539FTG，最大限度地降低外圍器件數量，給電子工程師們多一種方案的選擇。

電氣特性分析

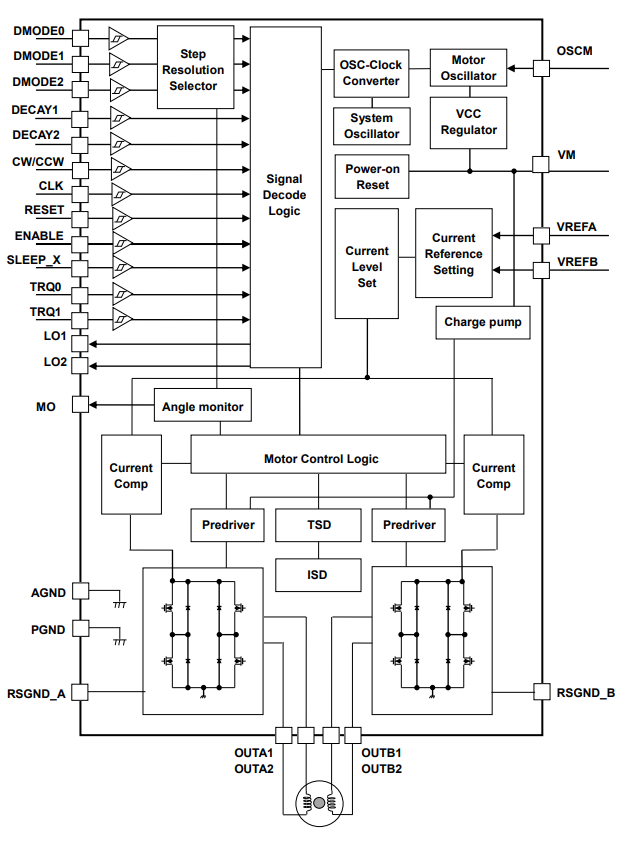

東芝TB67S539FTG恒流2相雙極步進電機驅動IC采用BiCD工藝制造，采用QFN32封裝，可以使用ACDS實現PWM恒流控制。其額定電壓為40V，輸出電流為2A，具有熱關斷（TSD），過流檢測，欠壓鎖定（UVLO）和錯誤檢測（TSD／ISD）標志輸出的功能。

具體參數如下：

采用Advanced Current Detect System（ACDS）實現PWM恒流控制，無需外部電流采樣電阻。

● 高級動態混合衰減（ADMD）實現了高效的PWM恒流控制。

● 時鐘輸入控制。

● 可以以全步、半步、1/4、1/8、1/16和1/32步分辨率運行。

● BiCD工藝：使用DMOSFET作為輸出功率晶體管。

● 高耐壓大電流驅動：40V/2.0A（絕對最大額定值）。

● 內置熱關斷（TSD）、過流檢測（ISD）和欠壓鎖定（UVLO）等狀態檢測。

● 減少了電荷泵的外部組件。

● 封裝：QFN32（5mm×5mm）。

● 工作溫度環境：-40℃-85℃。

注：在使用期間，請注意散熱條件。

功能特性分析

01 采用東芝新型無外置電荷泵電容的DMOSFET器件性能優越，其省略了電流采樣電阻，最大限度地降低外圍器件數量，同時可以降低用戶的PCB面積成本。

02 TB67S539FTG推薦工作電壓范圍為4.5V-34V，可以同時滿足24V和12V的主流驅動產品的電源要求。

03 采用QFN32封裝，驅動MOSFET低導通電阻（高邊+低邊典型值0.8歐姆），能夠有效降低發熱，同時能降低一些功耗。

04 采用高級動態混合衰減（ADMD）實現了高效的PWM恒流控制，可以防止步進電機在高速運轉的狀態下出現丟步的現象。

05 TB67S539FTG具有錯誤檢測功能，當驅動芯片檢測到發生熱關斷（TSD）、過流（ISD）時就會觸發錯誤檢測標識輸出功能，從而LO引腳將低電平輸出到外圍模塊，實現快速處理故障操作。

應用場景

TB67S539FTG因其優異的驅動性能和極少的外圍器件可被廣泛應用于辦公自動化設備，商業及工業設備，包括機器人，掃描儀，打印機；家用電器中的電風扇，空調，電動窗簾和電動百葉窗等等。
