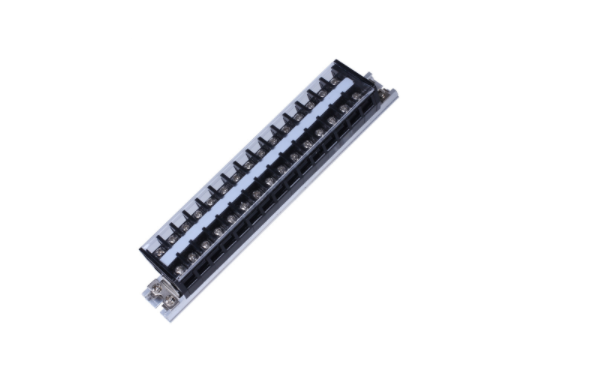

端子排用于方便電線的連接。它實際上是一塊包在絕緣塑料里的金屬。兩端有孔可以插線，有螺絲可以緊固或松開。比如兩根線，有時候需要連接，有時候需要斷開。可以隨時與端子連接和斷開，不需要焊接或纏繞在一起，很方便快捷。此外，它適合于大量導線的互連。在電力行業，有專門的端子板和接線盒，都是端子排，單層，雙層，電流，電壓，普通，可斷開等等。一定的壓接面積是為了保證可靠的接觸和足夠的電流。實際上，接線端子也叫端子排。接下來文中將簡單介紹接線端子排的接線方法及作用，一起來看看吧！

接線端子排的接線方法

1、螺釘連接

螺釘連接是采用螺釘式接線端子排的連接方式，要注意允許連接導線的最大和最小截面和不同規格螺釘允許的最大擰緊力矩。

2、焊接

焊接最常見的是錫焊。錫焊連接最重要的是焊錫料與被焊接表面之間應形成金屬的連續性。因此冷壓端子來說，重要的是可焊性。接線圓環端子焊接端最常見的鍍層是錫合金、銀和金?；善浇佑|對常見的焊接端有焊片式、沖眼焊片式和缺口焊片式：針孔式接觸對常見焊接端有鉆孔圓弧缺口式。

3、壓接

壓接是為使金屬在規定的限度內壓縮和位移并將導線連接到接觸對上的一種技術。好的壓接連接能產生金屬互熔流動，使導線和接觸對材料對稱變形。這種連接類似于冷焊連接，能得到較好的機械強度和電連續性，它能承受更惡劣的環境條件。普遍認為采用正確的壓接連接比錫焊好，特別是在大電流場合必須使用壓接。壓接時須采用專用壓接鉗或自動、半自動壓接機。應根據冷壓端頭導線截面，正確選用接觸對的導線筒。要注意的是壓接連接是永久性連接，只能使用一次。

4、繞接

繞接是將導線直接纏繞在帶棱角的接觸件繞接柱上。繞接時，導線在張力受到控制的情況下進行纏繞，壓入并固定在接觸件繞接柱的棱角處，以形成氣密性接觸。繞接導線有幾個要求：導線直徑的標稱值應在0.25mm~1.0mm范圍內；導線直徑不大于0.5mm時控制，導體材料的延伸率不小于15%；導線直徑大于0.5mm時控制工程網版權所有，導體材料的延伸率不小于20%。繞接的工具包括繞槍和固定式繞接機。

5、刺破接連

刺破連接又稱絕緣位移連接，是由美國在60年代發明的一種新穎端技術，具有可靠性高、成本低、使用方便等特點，已廣泛應用于各種印制板用接線端子，冷壓端頭，圓環端子中。它適用于帶狀電纜的連接。連接時不需要剝?nèi)ル娎|的絕緣層，依靠接線端子的“U”字形接觸簧片的尖端刺入絕緣層中，使電纜的導體滑進接觸簧片的槽中并被夾持住，從而使電纜導體和接線端子簧片之間形成緊密的電氣連接性。它僅需簡單的工具，但必須選用規定線規的電纜。

接線端子排作用

其實端子接線排的作用主要有兩點：

1）便于整理電線，如果每個接線柱做上記號的話，更清晰美觀，維護方便，不然一大堆線纏繞在一起分不清；

2）用來控制連線的閉合和斷開，這樣便于使用和操作。此外端子排上都會有不同的標注，從而便于維修和檢測。

以上就是接線端子排的接線標準方法及作用的相關介紹，希望可以為您提供一些參考!
