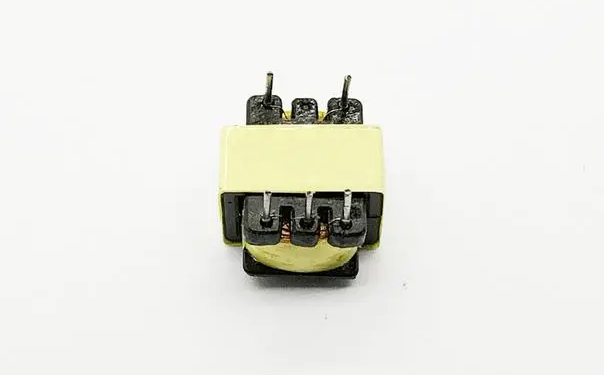

聲頻變壓器，亦稱“音頻變壓器”。一種在聲頻范圍內工作的鐵芯線圈式變壓器。在無線電設備中作聲頻電路間耦合元件，以提高電壓，或?qū)崿F(xiàn)阻抗匹配。一般用具有高磁導率的材料為芯子，其初、次級線圈常用分層、分段相間的繞法，以獲得良好的頻率響應特性。接下來，詳細為您說下音頻變壓器繞制方法及與電源變壓器之間的區別。

音頻變壓器繞制方法

通過音頻變壓器的原理我們知道，影響音頻變壓器質量最主要的因素就是漏感量的多少和電感及分布電容，通頻帶的最低頻率由原繞組電感確定，最高頻率由變壓器漏電感確定。要保證音頻變壓器有足夠的通頻帶，原繞組電感要大，漏電感要小。所以要想繞制一個質量性能比較好的音頻變壓器，最主要的就是問題就是要降低音頻變壓器的漏感，增大電感。

針對以上問題，繞制音頻變壓器最講究的就是變壓器的鐵芯，鐵芯的質量好壞直接決定著變壓器的電感和漏感，我們應盡量選用磁通密度較大的硅鋼片來做鐵芯，選用純銅線繞制，目的是在有限的圈數下(有利于減少分布電容)上盡量增加電感和減少漏感。

同時，要想取得更好的效果，音頻變壓器內部最好全灌封環氧樹脂，環形變壓器中孔灌膠后可以有效降低交變電流引起的線圈振動，減小變壓器噪音，音響功放變壓器對噪音的要求十分嚴格，因此用于音響功放這類的環形變壓器多會做灌封處理。

音頻變壓器和電源變壓器區別

音頻變壓器常用于變換電壓或變換負載的阻抗。在無線電通信、廣播電視、自動控制中作為電壓放大、功率輸出等電路的元件。音頻變壓器在工作頻帶內頻率響應均勻，其鐵心由高導磁材料疊裝而成，原、副繞組耦合緊密，這樣穿過原繞組的磁通幾乎全部與副繞組相鏈，耦合系數接近1。通頻帶的zui低頻率由原繞組電感確定，zui高頻率由變壓器漏電感確定。要保證變壓器有足夠的通頻帶，原繞組電感要大，漏電感要小。鐵心的磁滯損耗及磁路飽和會引起信號失真。適當配置負載，加大負載電流，可以減少磁滯損耗的影響;增大鐵心斷面，留有氣隙，可使磁路不致飽和，這樣能減少信號的失真。

低頻變壓器用來傳遞信號電壓和信號功率，還可實現電路之間的阻抗匹配，對直流電具有隔離作用。多用作電源變壓器來進行電壓變換。

音頻變壓器與普通電源變壓器還是有區別的。因?yàn)橐纛l變壓器與電源變壓器的輸入阻抗與輸出阻抗都不同，電源變壓器的功能是功率傳送、電壓變換和絕緣隔離。而音頻變壓器是工作在音頻范圍的變壓器，稱為低頻變壓器，常用于變換電壓或者變換負載的阻抗。
