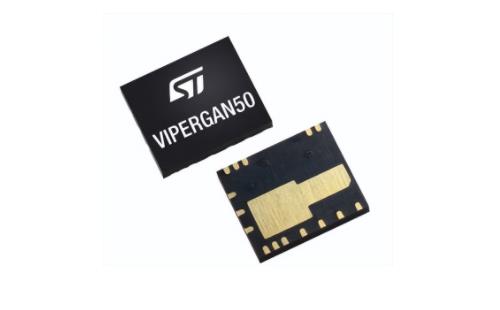

中國——意法半導體 VIPerGaN50能夠簡化最高50 W的單開關反激式功率變換器設計，并集成一個 650V 氮化鎵 (GaN) 功率晶體管，使電源的能效和小型化達到更高水平。

VIPerGaN50 采用單開關拓?fù)?，集成很多功能，包括?nèi)置電流采樣和保護電路，采用低成本的 5mm x 6mm 緊湊封裝。芯片內部集成的GaN 晶體管可應用于高開關頻率，從而減小反激變換器的體積和重量。使用這款產品設計先進的高能效開關電源 (SMPS)，可顯著減少外圍元器件的數量。

它還可幫助設計人員利用 GaN 寬帶隙技術來滿足日益嚴格的以全球節能和凈零碳排放為目標的生態設計規范。它適用于消費類和工業應用，例如電源適配器、USB-PD 充電器以及家用電器、空調、LED 照明設備和智能儀表的電源。

為什么要使用VIPerGaN50？

GaN晶體管

VIPERGAN50 使用與 MASTERGAN 系列相同的 650 V GaN 晶體管，因此具有類似的優勢。例如，GaN 的高電子遷移率意味著該器件可以承受高開關頻率。因此，它可以帶更大的負載，但損失卻要少得多。因此，電源器件通過GaN 能夠輸出更大的功率同時縮小其尺寸。VIPERGAN50 也具有很高的象征意義，因?yàn)樗荲IperPlus 系列產品中的第一款。

因?yàn)橐夥ò雽?dǎo)體今后將會優先考慮GaN的使用，因此更高等級的晶體管也將面世。 工業部門可以期待未來的 VIPERGAN產品將具有更大的輸出功率。

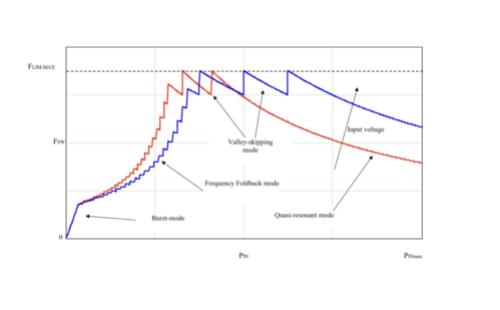

多模式操作

多模式操作使得新設備可以優化其性能。簡而言之，VIPERGAN50可以根據其負載調整其開關頻率。在重載條件下，準諧振電路通過同步GaN器件的導通與變壓器去磁（ZCD 引腳）最大限度地減少損耗。同樣地，重載或中載將觸發谷底躍變。 簡而言之，當負載降低時，晶體管可以略過一個或多個谷底。在這種情況下，開關頻率會降低以限制損耗。

同樣地，頻率折返模式在中載和輕載條件下會降低頻率，但確保維持在某個閾值以上來防止噪聲。最后，輕載或空載時的突發模式下，可以將開關頻率限制在幾百赫茲，同時保持恒定的峰值電流以防止噪聲。在最后一種模式下，VIPERGAN50 的功耗低于 30 mW，靜態電流僅為 900 μA。 因此，VIPERGAN50可以滿足提高功率效率以節省全球資源的要求。

保護功能

通常情況下，工程師通過添加外部設備來增加保護功能并保護其電路。 VIPERGAN50能大幅提高效率的特點意味著意法半導體可以在原有的空間中包含更多的保護功能。因此，設計人員需要組件組件，從而減少物料投入。例如，VIPer Plus系列中第一款提供輸入過壓保護 (iOVP) 以防止突發電壓的器件——VIPERGAN50。類似地，欠壓/過壓保護功能通過監測電壓并設置開啟和停止動作的最小輸入電壓來以保護系統免受不可靠電源的影響，并且這些功能是建立在更常見的過熱和過載/短路保護之上的。
