UCC24612 是用于標準和邏輯電平N溝道MOSFET功率器件的高性能同步整流器控制器和驅動器。通過實施接近理想的二極管仿真，UCC24612 可減少輸出整流器的損耗，并間接減少初級側損耗。漏極到源極(V)傳感控制方案允許UCC24612 使用多個拓?fù)浣Y(jié)構，例如有源鉗位反激式、QR/DCM/CCM 反激式和 LLC 等。

集成 特性 可簡化設計工作，使 UCC24612 在各種頻率下都 應用中 ，并表現卓越。較寬的 VDD 和 VD 工作電壓范圍便于在輸出電壓高達28V的系統中輕松實施。通過自適應最短關閉時間可提高效率和抗噪能力。變體器件 UCC24612-1 和UCC24612-2 具有不同的最短導通時間，以提高抗噪能力。通過比例柵極驅動器和連續導通模式(CCM)循環極限預關閉進一步增強了 CCM 模式下的穩健運行能力。

UCC24612 具有多個可提高效率的 特性 。具有較短傳播延遲的快速比較器可減少開關損耗。9.5V 柵極驅動器鉗位可降低 MOSFET 驅動損耗。頻率相關待機模式可進一步降低待機功耗。這些 特性 可幫助 UCC24612成為符合諸如美國能源部(DoE)第V級和行為規范(CoC)第2級等嚴格效率標準的更大系統的一部分。

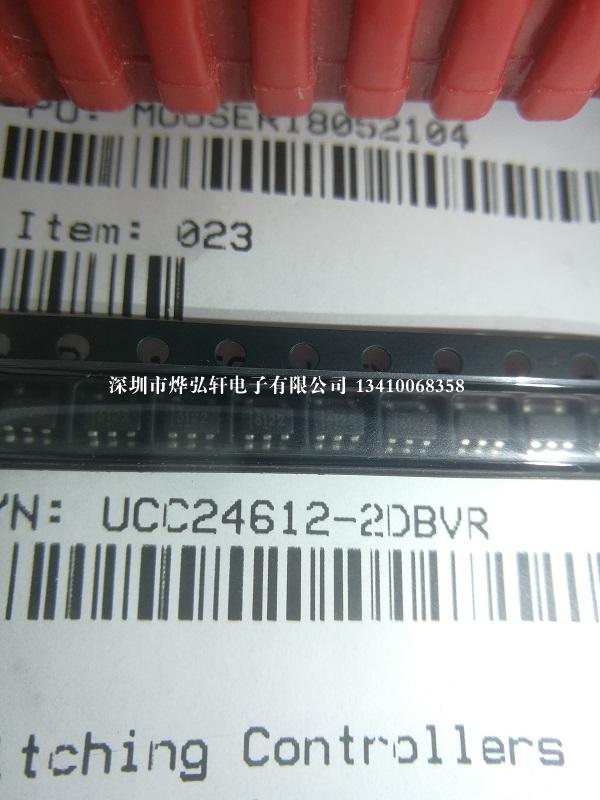

UCC24612 采用 SOT23-5 封裝。
